LOGMIND / НЕФТЕГАЗ01 / 20

LogMind

Обработка всего разреза скважины
по методике вашего месторождения

От исходных кривых ГИС
до планшета и заключения
01 02 03 04 05 06 07 КАРОТАЖНЫЕ ДАННЫЕ · РАСЧЁТ · ЕДИНАЯ ВЫДАЧА
Визуальная схема фонда. Для графики использована реальная кривая пористости.
Многоскважинная автоматизированная интерпретация с экспертным контролем
ГЕН ИИ БИЗНЕСА / ООО «АИ-АГЕНТ»
LOGMIND / НЕФТЕГАЗ02 / 20

Проблема и решение

Ручная работа

Часы на расчёты и оформление. Человеческий фактор в расчетах. Неоднозначность решения от интерпретатора к интерпретатору

Единый модуль

Один запуск, полный цикл интерпретации для всего разреза скважины.

Обработка как по региональной методике так и собственной петрофизической модели
для конкретного месторождения
РУЧНАЯ ОБРАБОТКАВесь разрез 5–6 скважин≈ 8 часов работы геолога 01 02 03 04 05 06 АВТОМАТИЗИРОВАННЫЙ РАСЧЁТ50 скважин ≈ 30 минут ≈160×: ускорение по времени интерпретации
Оценка скорости по данным заказчика.
ГЕН ИИ БИЗНЕСА / ООО «АИ-АГЕНТ»
LOGMIND / НЕФТЕГАЗ03 / 20

Подготовка данных

На входе

Кривые ГИС, типы приборов, сведения о стволе скважины.

На выходе

Согласованные кривые и стратиграфия фонда в едином стандарте.

Геолог задаёт эталоны.
Система масштабирует обработку.
ИНТЕРПРЕТАТОРСИСТЕМА Скважины-эталоныи принятые отбивки 01Унификация мнемоник 02Сшивка и увязка кривых 03Корреляция с эталонами 04Стратиграфические границыФонд в едином стандарте
Схема взаимодействия интерпретатора и системы.
Эталоны выбирают по представительности разреза. Спорные границы проверяет геолог. При отсутствии стратиграфии формируется контрольная выдача.
ГЕН ИИ БИЗНЕСА / ООО «АИ-АГЕНТ»
LOGMIND / НЕФТЕГАЗ04 / 20

Двойной разностный параметр ГК и НГК

Нормировка ГК и НГК

- Автоматическое выделение опорных пластов
- Снятие значений в реперных интервалах
- Расчёт двойного разностного параметра Агк и Анк

Интервал и показания
каждого опорного пласта доступны для проверки и редактирования
Нормированные кривыеДЕМОНСТРАЦИОННАЯ СКВАЖИНА · 1 800–2 200 м 1800 1900 2000 2100 2200Агк 01 Анк 01
Реальный фрагмент предварительного расчёта. демонстрационная скважина.
ГЕН ИИ БИЗНЕСА / ООО «АИ-АГЕНТ»
LOGMIND / НЕФТЕГАЗ05 / 20

Пористость по радиоактивному каротажу

Три подхода в одной схеме

- Переход от НГК к водородосодержанию по палетке.
- Переход от двойного разностного параметра НГК к нейтронной пористости.
- Расчёт по собственной петрофизической модели.

Уже заложены региональные зависимости для Республики Татарстан и Оренбургской области
Нейтронный каротаж НГК -> W Прибор и калибровка Двойной разностный Опорные пласты Своя модель Петрофизика объекта Пористость
ГЕН ИИ БИЗНЕСА / ООО «АИ-АГЕНТ»
LOGMIND / НЕФТЕГАЗ06 / 20

Расчёт коэффициента глинистости

Глинистость по гамма-каротажу

Кгл — Коэффицент глинистости рассчитывается по стат. зависимости Кгл=f(Агк).

Расчёт по всему доступному разрезу
Двойной разностный параметр гамма-каротажа и глинистостьДЕМОНСТРАЦИОННАЯ СКВАЖИНА · 1 800–2 200 м 1800 1900 2000 2100 2200Агк 01 Кгл, д. е. 00.5
Реальный фрагмент предварительного расчёта. демонстрационная скважина.
ГЕН ИИ БИЗНЕСА / ООО «АИ-АГЕНТ»
LOGMIND / НЕФТЕГАЗ07 / 20

Оценка литологии

Попластовая колонка пород

Автоматическое построение литологической колонки по данным Кп, Кгл и диаметру скважины для каждого горизонта

При отсутствии сработавшего правила возможен код по профилю горизонта. Такое назначение отмечается отдельно.

Литология участвует в дальнейшей интерпретации

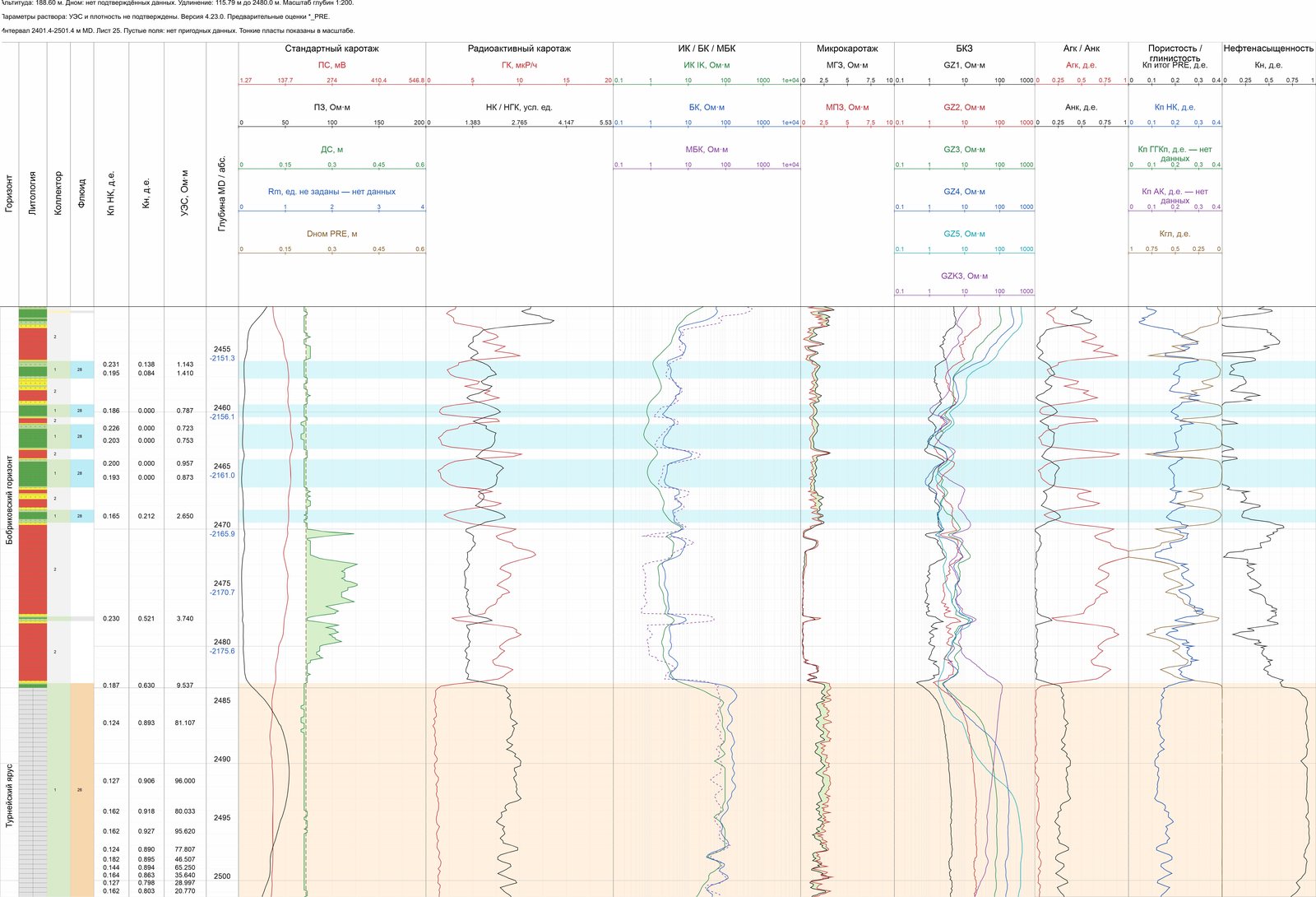

Интерпретационный планшет скважины 208
ГЕН ИИ БИЗНЕСА / ООО «АИ-АГЕНТ»
LOGMIND / НЕФТЕГАЗ08 / 20

Пористость вспомогательными методами

Плотностной и Акустический каротаж

Общепринятые величины плотности скелета породы 𝜎_ск и велчины времени пробега продольной волны в скелете породы ∆𝑡ск в зависимости от литотипа заложены в модуль.

Расчет Кп по вспомогательным методам ГГКп и АК помогает оценить достоверность расчета Кп по радиоактивному каротажу.
СОПОСТАВЛЕНИЕ МЕТОДОВ ПОРИСТОСТИКп_НК Кп_ГГКп Кп_АК Расхождение методов = сигнал для проверки
ГЕН ИИ БИЗНЕСА / ООО «АИ-АГЕНТ»
LOGMIND / НЕФТЕГАЗ09 / 20

Расчёт коэффициента нефтенасыщенности

Петрофизическая модель для каждого горизонта

При наличии собственной модели используют коэффициенты объекта. В остальных случаях — согласованные региональные зависимости.

Кн зависит от пористости, сопротивления пластовой воды и параметров принятой петрофизической модели.

Уже заложены региональные зависимости для Республики Татарстан и Оренбургской области
ЕСТЬ СВОЯ ПЕТРОФИЗИКА? ДА Своя модельКоэффициенты объекта НЕТ Региональная модельСогласованные зависимости Коэффициент Кн
Логика выбора петрофизической основы.
ГЕН ИИ БИЗНЕСА / ООО «АИ-АГЕНТ»
LOGMIND / НЕФТЕГАЗ10 / 20

Выделение коллекторов

Количественные критерии

Граничные пористость и глинистость задаются по горизонтам.

Качественные признаки

Наличие глинистой корки, приращение на микрозондах, радиальные приращения на ЯМК, БКЗ участвуют в оценке.

Выделение коллекторов по совокупности критериев
Параметры и выделение коллектораДЕМОНСТРАЦИОННАЯ СКВАЖИНА · 1 800–2 200 м 1800 1900 2000 2100 2200Кп 00.4 Кгл 00.5 Коллектор
ГЕН ИИ БИЗНЕСА / ООО «АИ-АГЕНТ»
LOGMIND / НЕФТЕГАЗ11 / 20

Оценка насыщения

Количественные критерии

Граничные значения Кн и УЭС задаются по горизонтам.

Качественные критерии

Способ нормализации (ИК,БК).
Оценка насыщения по утверждённым ГВК, ВНК

Оценка насыщения по совокупности критериев
Интерпретационный планшет скважины 208
ГЕН ИИ БИЗНЕСА / ООО «АИ-АГЕНТ»
LOGMIND / НЕФТЕГАЗ12 / 20

Формирование результата

Планшет и заключение

Исходные кривые, стратиграфия, литология, результаты интерпретации на одном планшете.
Формирование заключений по всему разрезу в Excel/Word.

Планшеты в формате
PDF, Web, WS (Прайм)
Интерпретационный планшет скважины 208
ГЕН ИИ БИЗНЕСА / ООО «АИ-АГЕНТ»
LOGMIND / НЕФТЕГАЗ13 / 20

Запланировано к реализации

- Схемы корреляции скважин.
- Регламентные таблицы для подсчета запасов.
- Увязка керновых данных на планшете.
- Карты пористости и нефтенасыщенности.
- Рекомендации по интервалам опробования.
- Интерпретация закрытого ствола

Схемы корреляции Керн на планшете Карты параметров Интервалы опробования ПЛАН РАЗВИТИЯ · НЕ ТЕКУЩАЯ ПОСТАВКА
Иллюстрации планируемых инструментов.
ГЕН ИИ БИЗНЕСА / ООО «АИ-АГЕНТ»
LOGMIND / НЕФТЕГАЗ14 / 20

Ценность для геологической службы

Больше времени на геологические решения

Автоматизация берёт на себя повторяемую расчётную работу и подготовку выдачи.

Единые настройки упрощают повторную обработку фонда после уточнения методики.

Главная выгода: увеличить охват фонда
и сосредоточиться на результатов интерпретации
ПОВТОРЯЕМЫЕ ОПЕРАЦИИ Подготовка кривых Расчёт параметров Оформление выдачи Внимание геологаСпорные интервалыи принятие результата ЕДИНЫЕ НАСТРОЙКИПересчёт фонда при изменении методикиПолный доступный разрез вместо выборочной обработки
Распределение задач в предлагаемом рабочем процессе.
Фактический прирост производительности оценивается с учётом подготовки данных и экспертного контроля.
ГЕН ИИ БИЗНЕСА / ООО «АИ-АГЕНТ»
LOGMIND / НЕФТЕГАЗ15 / 20

Экономический эффект на вашем фонде

Предварительное сравнение трудозатрат

На весь разрез 50 скважин человек потратит ≈80 часов. Машинный расчёт — около получаса.

Полную экономию измеряем в пилоте

Отдельно фиксируем подготовку данных, экспертную проверку и правки.

Основание для решения:
трудозатраты и стоимость полного цикла
ФОНД ИЗ 50 СКВАЖИН≈80 ччеловек≈0,5 чмашинный расчёт ПОЛНЫЙ ЦИКЛ С АВТОМАТИЗАЦИЕЙ ПодготовкаУчитываем в пилоте+ РасчётОколо 30 минут+ ПроверкаУчитываем в пилотеЭкономия = разница трудозатрат полного циклаДенежный эффект считаем по ставке вашей команды
Ориентиры получены по опыту заказчика. Ускорение полного цикла и равное качество пока не измерены.
ГЕН ИИ БИЗНЕСА / ООО «АИ-АГЕНТ»
LOGMIND / НЕФТЕГАЗ16 / 20

Нефтесервис: от данных до заказчика

Агенты выполняют обработку и выдачу. Геолог принимает решение об отправке.

WITSML / ЭЛЕКТРОННАЯ ПОЧТАСОГЛАСОВАННЫЙ ЗАКАЗЧИК 01 / АГЕНТ ПРИЁМА Получение данных Данные по скважинеи задание на обработку 02 / ИНТЕРПРЕТАТОР Интерпретация Расчёт по методикеПланшет и заключение 03 / ГЕОЛОГ Проверка геологом Проверка и замечанияРешение об отправке 04 / АГЕНТ ОТПРАВКИ Отправка заказчику Одобренный планшети заключение ОДОБРЕНО На доработкуесли не одобрено После доработки комплект повторно проходит проверку геологом.
Сценарий внедрения. Подключения WITSML и почты согласуются с заказчиком. Отправка разрешена только после одобрения геолога.
ГЕН ИИ БИЗНЕСА / ООО «АИ-АГЕНТ»
LOGMIND / НЕФТЕГАЗ17 / 20

Три сценария для нефтесервиса

01

Заявки по скважинам

Данные поступают через WITSML или почту. Агент готовит результат по каждой заявке.

Геолог проверяет готовый комплект.
02

Пакетная обработка фонда

Обработка группы скважин по согласованной методике с единым оформлением результатов.

Выдача по скважине или согласованной партии.
03

Обновление интерпретации

Новые данные или уточнённая методика запускают повторный расчёт выбранных скважин.

Обновлённый комплект проходит повторное одобрение.
В инфраструктуре компанииРасчёт и рабочие материалы размещаются локально. Обмен с внешними системами — через согласованные подключения.
Варианты внедрения. Состав интеграций и порядок приёмки определяются в пилоте.
ГЕН ИИ БИЗНЕСА / ООО «АИ-АГЕНТ»
LOGMIND / НЕФТЕГАЗ18 / 20

Пилот до решения о масштабировании

Проверка на ваших скважинах

Набор охватывает разные горизонты, литологию и качество записи. Пороги приёмки фиксируются до расчёта.

На независимой выборке сравним границы, Кп, Кгл, Кн, коллекторы и насыщение. Отдельно учтём неопределённые интервалы.

Приёмка: согласованные погрешности,
полное время и объём ручных правок
01СогласоватьСкважины, методику и критерии 02ОбработатьДанные, расчёт и комплект выдачи 03СравнитьВремя, расхождения и ручные правки Решение о масштабировании по результатам пилота
Предлагаемый формат пилота.
Объём, сроки, стоимость, порядок передачи и обработки данных согласовываются до начала работ.
ГЕН ИИ БИЗНЕСА / ООО «АИ-АГЕНТ»
LOGMIND / НЕФТЕГАЗ19 / 20

Следующий шаг: ваш пилотный фонд

Для начала нужны

Реестр скважин, данные ГИС со сведениями об аппаратуре, методика.

Результат для заказчика

Комплект выдачи и измеренная оценка применимости решения к вашему фонду.

Начнём с согласования набора скважин
и критериев успешного пилота
ceo@geniibiz.rugeniibiz.ru ↗
Предложение пилота относится к обработке данных и оценке результата. Формат дальнейшего сотрудничества определяется по его итогам.
ГЕН ИИ БИЗНЕСА / ООО «АИ-АГЕНТ»
LOGMIND / НЕФТЕГАЗ20 / 20

Обсудим ваш пилот

ceo@geniibiz.rugeniibiz.ru ↗
01

Хуснуллин Рустам
Илдарович

Генеральный директор

10+ лет опыта руководства и создания стартапов

+7 903 306 35 93
02

Цой Георгий
Станиславович

Директор по ИТ

17+ лет в ИТ, 12+ созданных информационных систем

+7 937 615 15 24
03

Бакиров Ильдар
Ильшатович

Управляющий партнёр

Изобретатель, соучредитель, консалтинг

+7 917 260 81 53
